Exaple :-

Fig.
01 ANSI Rating
1 Valve Type
2 Body / Bonnet Materia
F End Connection - 8 Seating Trim
ANSI Rating
Valve Type
Body / Bonnet Material
End Connection
01=ANSI 150 1= Gate 1= Low Carbon Steel-ASTM A352 LCB/LC3/LCC B=Bevel Weld
03=ANSI 300 2= Gate 2= Carbon Steel-ASTM A216 Gr.WCB F=Raised Face Flange
06=ANSI 600 1= Swing Check 3= Stainless Steel-ASTM A315 CF8M/CF3M R=Ring Type Joint
09=ANSI 900 5= PS Gate 4= Stainless Steel-ASTM A315 CF8/CF3/CF10
15=ANSI 1500 6= PS Globe 5= Stainless Steel-ASTM A315 CF8C (Type347)
25=ANSI 2500* 7= PS Check 6= Stainless Steel-ASTM A351 CG8M/CG3M
0= Others 7= Alloy Steel-ASTM A217 WC1/WC6/WC9/C5/C12
*available on request
PS Denotes Pressure Seal
8= Alloy 20 ASTM 351CN7M
9= Duplex Stainless Steel
0=Hastelloy, Monel or Others

**With Reference from API 600 :-

Seating Trim
Trim No
Trim
Seat Surface Handness (Hb min.)
Body Seating Surface(Facing)
Gate / Disc Seating Surface(Facing)
Backseat*
Seat*
1 F6 b 13Cr 13Cr 13(410) 13(410)
2 304 c 18Cr-8Ni(304) SS304 SS304 SS304
5 Hardfaced 350d Stellite 6 Stellite 6 13 Cr 13 Cr(410)
8 F6 and FH 250f & 350f Stellite 6 13Cr 13 Cr(410) 13 Cr(410)
9 Monel c Ni-Cu alloy Ni-Cu alloy Ni-Cu alloy Ni-Cu alloy
10 316 c 18 Cr-8Ni SS316 SS316 SS316
11 Monel & HF c & 350f Stellite 6 Ni-Cu alloy Ni-Cu alloy Ni-Cu alloy
12 316 & HF c & 350f Stellite 6 SS 316 SS 316 SS 316
13 Alloy 20 c 19 Cr-29 Ni 19 Cr-29 Ni 19 Cr-29 Ni 19 Cr-29 Ni
14 Alloy 20 & HF c & 350f Stellite 6 19 Cr-29 Ni 19 Cr-29 Ni 19 Cr-29 Ni
15 Hardfaced 350d Stellite 6 Stellite 6 SS 304 SS 304
16 Hardfaced 350d Stellite 6 Stellite 6 SS 316 SS 316
St Special Trim NA Others Others Others Others

Note :-

* Backseat and Stem only applies to Gate and Globe Valves.

For Swing Check Valve, Trim material includes Hinge Pin material which will take reference from stem material.

* HB (formerly HBN) is the symbol for Brinell Hardness per ASTM E10.

* Body and gate seat 250HB minimum, with 50 HB minimum differential between body and gate seat surfaces.

* Manufacturer's standard hardness.

* Differential hardness between the body and gate seat surfaces is not required.

* Hardness differential between body and gate seat surfaces shall be manufacturer's standard.

Cross Reference of ASTM Material Designation Between Cast and Equivalent Forge Important Note :- Data provided on this chart is for information purposes only. Always refer to current ASTM standards to verify information and cross reference data.

Part and Material List
Chemical Composition
ASTM Cast
ASTM Forged
Carbon Steel
0.25/0.35% C Max A 216 WCB A 105
Low Temperature Steel
0.25/0.35% C Max A 352 LCB A350 LF2
0.5 Ni A 352 LCC
0.5 Mo A 352 LC1
2 Ni A 352 LC2
3.5 Ni A 352 LC3 A 350 LF3
Alloy Steel
0.5 Mo A 217 WC 1 A 182 F1
1.25 Cr - 0.5 Mo A 217 WC 6 A 182 F11
2.25 Cr - 1 Mo A 217 WC 9 A 182 F22
5 Cr - 0.5 Mo A 217 C5 A 182 F5
9 Cr - 1 Mo A 217 C12 A 182 F9
Stainless Steel
13 Cr A 217 C15 A 182 F6
19 Cr - 9 Ni A 351 CF8 A 182 F304
19 Cr - 10 Ni Low Carbon A 351 CF3 A 182 F304L
19 Cr - 10 Ni - 2 Mo A 351 CF8M A 182 F316
19 Cr - 10 Ni - 2 Mo Low Carbon A 351 CF3M A 182 F316L
19 Cr - 9 Ni - Cb A 351 CF8C A 182 F347
Duplex Steel
19-22 Cr 27.5-30.5 Ni 2-3 Mo A 351 CN7M B473
24-25 Cr 7-10 Ni 4 Mo N/V A 351 CD4MCU A 182 F53
18-21 Cr 9-13 Ni 3-4 Mo A 351 CG8M
21-23.5 Cr 4.5-6.5 Ni 2.5-3.5 Mo A 890 4A / A351 CD3MN A 182 F51
24-26 Cr 6.5-8.5 Ni 3-4 Mo A 995 CD3MWCuN A 182 F55

Pressure Temperature Rating for ASTM A216 WCB

Service Temprerature
Class 150
Class 300
Class 600
Class 900
Class 1500
Class 2500
°F
°C
psi
psi
psi
psi
psi
psi
-20 to 100 -29 to 38 285 740 1480 2220 3705 6170
200 93 260 680 1360 2035 3395 5655
300 149 230 655 1310 1965 3270 5450
400 204 200 635 1265 1900 3170 5280
500 260 170 605 1205 1810 3015 5025
600 316 140 570 1135 1705 2840 4730
650 343 125 550 1100 1650 2745 4575
700 371 110 530 1060 1590 2665 4425
750 399 95 505 1015 1520 2535 4230
800 427 80 410 825 1235 2055 3430
850 454 65 320 640 955 1595 2655
900 482 50 230 460 690 1150 1915
950 510 35 135 275 410 685 1145
1000 538 20 85 170 255 430 715

NOTE :- A216 WCB, Permissible, But Not Recommended for Prolonged Use Above 800°F


Pressure Temperature Rating for ASTM A351 CF8M

Service Temprerature
Class 150
Class 300
Class 600
Class 900
Class 1500
Class 2500
°F
°C
psi
psi
psi
psi
psi
psi
-20 to 100 -29 to 38 275 720 1440 2160 3600 6000
200 93 235 620 1240 1860 3095 5160
300 149 215 560 1120 1680 2795 4660
400 204 195 515 1025 1540 2570 4280
500 260 170 480 955 1435 2390 3980
600 316 140 450 900 1355 2255 3760
650 343 125 440 885 1325 2210 3680
700 371 110 435 870 1305 2170 3620
750 399 95 425 855 1280 2135 3560
800 427 80 420 835 1255 2090 3480
850 454 65 420 835 1255 2090 3480
900 482 50 415 830 1245 2075 3460
950 510 35 385 775 1160 1930 3220
1000 538 20 365 725 1090 1820 3030

Pressure Temperature Rating for ASTM A352 LCB

Service Temprerature
Class 150
Class 300
Class 600
Class 900
Class 1500
Class 2500
°F
°C
psi
psi
psi
psi
psi
psi
-20 to 100 -29 to 38 265 695 1395 2090 3480 5805
200 93 255 660 1320 1980 3300 5505
300 149 230 640 1275 1915 3190 5315
400 204 200 615 1230 1845 3075 5125
500 260 170 585 1175 1760 2930 4885
600 316 140 550 1105 1655 2755 4595
650 343 125 535 1065 1600 2665 4440
700 371 110 510 1025 1535 2560 4270
750 399 95 475 955 1430 2385 3970
800 427 80 390 780 1175 1955 3255
850 454 65 300 595 895 1490 2485
900 482 50 200 405 605 1010 1685
950 510 35 135 275 410 685 1145
1000 538 20 85 170 255 430 715

NOTE :- A352 LCB Not to Be Used Over 650°F

Class 150 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
Bolt
in mm in mm in mm in mm in mm in mm No. Dia."
2 50 6.00 150.0 4.75 120.7 3.62 92.0 0.69 17.5 0.75 19.0 4 5/8
65 7.00 180.0 5.50 139.7 4.12 105.0 0.81 20.7 0.75 19.0 4 5/8
3 80 7.50 190.0 6.00 152.4 5.00 127.0 0.88 22.3 0.75 19.0 8 5/8
4 100 9.00 230.0 7.50 190.5 6.19 157.0 0.88 22.3 0.75 19.0 8 5/8
6 150 11.00 280.0 9.50 241.3 8.50 216.0 0.94 23.9 0.88 22.0 8 3/4
8 200 13.60 345.0 11.75 298.5 10.62 270.0 1.06 27.0 0.88 22.0 8 3/4
10 250 16.00 405.0 14.25 362.0 12.75 324.0 1.13 28.6 1.00 25.0 12 7/8
12 300 19.10 485.0 17.00 431.8 15.00 381.0 1.19 30.2 1.00 25.0 12 7/8
14 350 21.10 535.0 18.75 476.3 16.25 413.0 1.31 33.4 1.12 29.0 12 1
16 400 23.40 595.0 21.25 539.8 18.50 470.0 1.38 35.0 1.12 29.0 16 1
18 450 25.00 635.0 22.75 577.9 21.00 533.0 1.50 38.1 1.25 32.0 16 1.1/8
20 500 27.60 700.0 25.00 635.0 23.00 584.0 1.63 41.3 1.25 32.0 20 1.1/8
24 600 32.10 815.0 29.50 749.3 27.25 692.0 1.81 46.1 1.38 35.0 20 1.1/4
Class 300 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
Bolt
in mm in mm in mm in mm in mm in mm No. Dia."
2 50 6.50 165.0 5.00 127.0 3.62 92.0 0.88 20.7 0.75 19.0 8 5/8
65 7.50 190.0 5.88 149.0 4.12 105.0 1.00 23.9 0.88 22.0 8 3/4
3 80 8.27 210.0 6.61 168.0 5.00 127.0 1.12 27.0 0.88 22.0 8 3/4
4 100 10.00 255.0 7.87 200.0 6.19 157.0 1.25 30.2 0.88 22.0 8 3/4
6 150 12.60 320.0 10.62 270.0 8.50 216.0 1.44 35.0 0.88 22.0 12 3/4
8 200 15.00 380.0 13.00 330.0 10.62 270.0 1.62 39.7 1.00 25.0 12 3/4
10 250 17.50 445.0 15.25 387.5 12.75 324.0 1.88 46.1 1.12 29.0 16 1
12 300 20.50 520.0 17.75 451.0 15.00 381.0 2.00 49.3 1.25 32.0 16 1.1/8
14 350 23.00 585.0 20.25 514.5 16.25 413.0 2.12 52.4 1.25 32.0 20 1.1/8
16 400 25.60 650.0 22.50 571.5 18.50 470.0 2.25 55.6 1.38 35.0 20 1.1/4
18 450 28.00 711.0 24.75 628.5 21.00 533.0 2.38 58.8 1.38 35.0 24 1.1/4
20 500 30.50 775.0 27.00 686.0 23.00 584.0 2.50 62.0 1.38 35.0 24 1.1/4
24 600 36.00 915.0 32.00 813.0 27.25 692.0 2.75 68.3 1.62 41.0 24 1.1/2

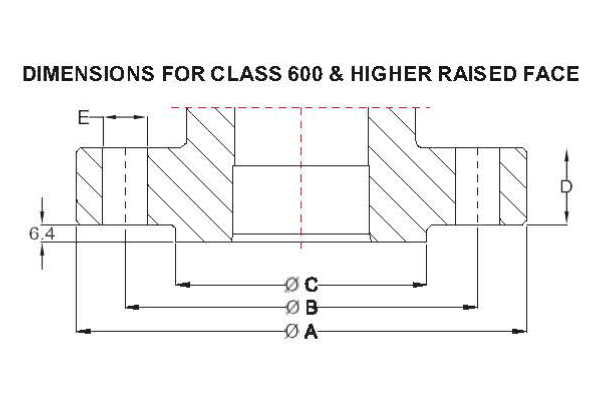

Class 600 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
Bolt
in mm in mm in mm in mm in mm in mm No. Dia."
2 50 6.50 165.0 5.00 127.0 3.62 92.0 1.00 25.4 0.75 19.0 8 5/8
65 7.50 190.0 5.88 149.2 4.12 105.0 1.12 28.6 0.88 22.0 8 3/4
3 80 8.27 210.0 6.62 168.3 5.00 127.0 1.25 31.8 0.88 22.0 8 3/4
4 100 10.80 275.0 8.50 215.9 6.19 157.0 1.50 38.1 1.00 25.0 8 7/8
6 150 14.00 355.0 11.50 292.1 8.50 216.0 1.88 47.7 1.12 29.0 12 1
8 200 16.50 420.0 13.75 349.2 10.62 270.0 2.19 55.6 1.25 32.0 12 1.1/8
10 250 20.00 510.0 17.00 431.8 12.75 324.0 2.50 63.5 1.38 35.0 16 1.1/4
12 300 22.00 560.0 19.25 489.0 15.00 381.0 2.62 66.7 1.38 35.0 20 1.1/4
14 350 23.80 605.0 20.75 527.0 16.25 413.0 2.75 69.9 1.50 38.0 20 1.3/8
16 400 27.00 685.0 23.75 603.2 18.50 470.0 3.00 76.2 1.62 41.0 20 1.1/2
18 450 29.30 745.0 25.75 654.0 21.00 533.0 3.25 82.6 1.75 45.0 20 1.5/8
20 500 32.00 815.0 28.50 723.9 23.00 584.0 3.50 88.9 1.75 45.0 24 1.5/8
24 600 37.00 940.0 33.00 838.2 27.25 692.0 4.00 102 2.00 51.0 24 1.7/8

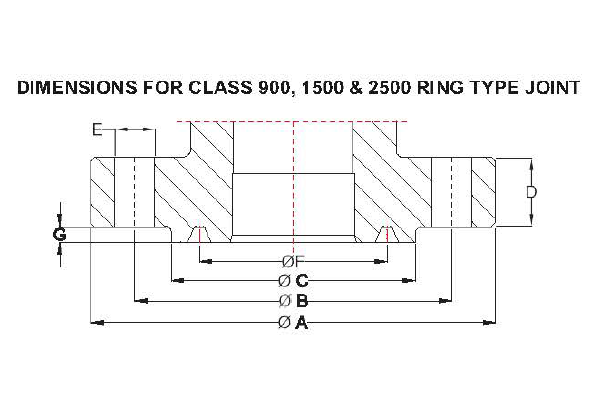

Class 900 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
Bolt
in mm in mm in mm in mm in mm in mm No. Dia."
2 50 8.50 215.0 6.50 165.1 3.62 92.0 1.50 38.1 1.00 25.0 8 7/8
65 9.62 245.0 7.50 190.5 4.12 105.0 1.62 41.3 1.12 29.0 8 1
3 80 9.50 240.0 7.50 190.5 5.00 127.0 1.50 38.1 1.00 25.0 8 7/8
4 100 11.50 290.0 9.25 235.0 6.19 157.0 1.75 44.5 1.25 32.0 8 1.1/8
6 150 15.00 380.0 12.50 317.5 8.50 216.0 2.19 55.6 1.25 32.0 12 1.1/8
8 200 18.50 470.0 15.50 393.5 1.62 270.0 2.50 63.5 1.50 38.0 12 1.3/8
10 250 21.50 545.0 18.50 469.9 12.75 324.0 2.75 69.9 1.50 38.0 16 1.3/8
12 300 25.25 640.0 22.00 533.4 15.00 381.0 3.12 79.4 1.50 38.0 20 1.3/8
14 350 25.25 640.0 22.00 558.8 16.25 413.0 3.38 85.8 1.62 41.0 20 1.1/2
16 400 27.75 705.0 24.25 616.0 18.50 470.0 3.50 88.9 1.75 45.0 20 1.5/8
18 450 31.00 785.0 27.00 685.8 21.00 533.0 4.00 101.6 2.00 51.0 20 1.7/8
20 500 33.75 855.0 29.50 749.3 23.00 584.0 4.25 108.0 2.12 54.0 20 2
24 600 41.00 1040.0 35.50 901.7 27.25 692.0 5.50 139.7 2.62 67.0 24 2.1/2
Class 1500 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
Bolt
in mm in mm in mm in mm in mm in mm No. Dia."
2 50 8.50 215.0 6.50 165.0 3.62 92.0 1.50 38.1 1.00 25.0 8 7/8
65 9.70 245.0 7.50 190.5 4.12 105.0 1.63 41.3 1.12 29.0 8 1
3 80 10.40 265.0 8.00 203.0 5.00 127.0 1.88 47.7 1.25 32.0 8 1.1/8
4 100 12.20 310.0 9.50 241.5 6.19 157.0 2.13 54.0 1.38 35.0 8 1.1/4
6 150 15.60 395.0 12.50 317.5 8.50 216.0 3.25 82.6 1.50 38.0 12 1.3/8
8 200 19.10 485.0 15.50 393.7 10.62 270.0 3.63 92.1 1.75 45.0 12 1.5/8
10 250 23.00 585.0 19.00 482.6 12.75 324.0 4.25 108.0 2.00 51.0 12 1.7/8
12 300 26.00 675.0 22.50 571.5 15.00 381.0 4.88 123.9 2.12 54.0 16 2
14 350 29.50 750.0 25.00 635.0 16.25 413.0 5.25 133.4 2.38 60.0 16 2.1/4
16 400 32.50 825.0 27.75 704.8 18.50 470.0 5.75 146.1 2.62 67.0 16 2.1/2
18 450 36.00 915.0 30.50 774.7 21.00 533.0 6.38 162.0 2.88 73.0 16 2.3/4
20 500 38.80 985.0 32.75 831.8 23.00 584.0 7.00 177.8 3.12 79.0 16 3
24 600 46.00 1170.0 39.00 990.6 27.25 692.0 8.00 203.2 3.62 92.0 16 3.1/2
Class 2500 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
Bolt
in mm in mm in mm in mm in mm in mm No. Dia."
2 50 9.25 235.0 6.75 171.4 3.62 92.0 2.00 50.9 1.12 29.0 8 1
65 10.40 265.0 7.75 196.8 4.12 105.0 2.25 57.2 1.25 32.0 8 1.1/8
3 80 12.00 305.0 9.00 228.6 5.00 127.0 2.62 66.7 1.38 35.0 8 1.1/4
4 100 14.00 355.0 10.75 273.0 6.19 157.0 3.00 76.2 1.62 41.0 8 1.1/2
6 150 19.00 485.0 14.50 323.8 8.50 216.0 4.25 108.0 2.12 54.0 8 2
8 200 21.65 550.0 17.25 438.2 10.62 270.0 5.00 127.0 2.12 54.0 12 2
10 250 26.60 675.0 21.25 539.8 12.75 324.0 6.50 165.1 2.62 67.0 12 2.1/2
12 300 30.00 760.0 24.38 619.1 15.00 381.0 7.25 184.2 2.88 73.0 12 2.3/4
Class 900 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
F
G
Bolt
RTJ Ring #
in mm in mm in mm in mm in mm in mm in mm in mm No. Dia."
2 50 8.50 216.0 6.50 165.1 4.88 124.0 1.50 38.1 1.00 25.0 3.75 95.25 0.31 7.92 8 7/8 24
65 9.62 245.0 7.50 190.5 5.39 137.0 1.62 41.3 1.12 29.0 4.25 107.95 0.31 7.92 8 1 27
3 80 9.50 240.0 7.50 190.5 6.14 156.0 1.50 38.1 1.00 25.0 4.88 123.83 0.31 7.92 8 7/8 31
4 100 11.50 290.0 9.25 235.0 7.12 181.0 1.75 44.5 1.25 32.0 5.88 149.23 0.31 7.92 8 1.1/8 37
6 150 15.00 380.0 12.50 317.5 9.49 241.0 2.19 55.6 1.25 32.0 8.31 211.12 0.31 7.92 12 1.1/8 45
8 200 18.50 470.0 15.50 393.5 12.13 308.0 2.50 63.5 1.50 38.0 10.63 269.88 0.31 7.92 12 1.3/8 49
10 250 21.50 445.0 18.50 469.9 14.25 362.0 2.75 69.9 1.50 38.0 12.75 323.85 0.31 7.92 16 1.3/8 53
12 300 24.00 610.0 21.00 533.4 16.50 419.0 3.12 79.4 1.50 38.0 15.00 381.00 0.31 7.92 20 1.3/8 57
Class 1500 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
F
G
Bolt
RTJ Ring #
in mm in mm in mm in mm in mm in mm in mm in mm No. Dia."
2 50 8.50 215.0 6.50 165.0 4.88 124.0 1.50 38.1 1.00 25.0 3.75 95.25 0.31 7.92 8 7/8 24
65 9.70 245.0 7.50 190.5 5.39 137.0 1.63 41.3 1.12 29.0 4.25 107.95 0.31 7.92 8 1 27
3 80 10.40 265.0 8.00 203.0 6.61 168.0 1.88 47.7 1.25 32.0 5.38 136.63 0.31 7.92 8 1.1/8 35
4 100 12.20 310.0 9.50 241.5 7.64 194.0 2.13 54.0 1.38 35.0 6.38 161.93 0.31 7.92 8 1.1/4 39
6 150 15.60 395.0 12.50 317.5 9.76 248.0 3.25 82.6 1.50 38.0 8.31 211.14 0.38 9.53 12 1.3/8 46
8 200 19.10 485.0 15.50 393.7 12.52 318.0 3.63 92.1 1.75 45.0 10.63 269.88 0.44 11.13 12 1.5/8 50
10 250 23.00 585.0 19.00 482.6 14.60 371.0 4.25 108.0 2.00 51.0 12.75 323.85 0.44 11.13 12 1.7/8 54
12 300 26.60 675.0 22.50 571.5 17.24 438.0 4.88 123.9 2.12 54.0 15.00 381.00 0.56 14.27 16 2 58
Class 2500 Steel Pipe Flange Dimensions
Nominal Size
A
B
C
D
E
F
G
Bolt
RTJ Ring #
in mm in mm in mm in mm in mm in mm in mm in mm No. Dia."
2 50 9.25 235.0 6.75 171.4 5.24 133.0 2.00 50.9 1.12 29.0 4.00 101.60 0.31 7.92 8 1 26
65 10.40 265.0 7.75 196.8 5.87 149.0 2.25 57.2 1.25 32.0 4.38 111.13 0.38 9.53 8 1.1/8 26
3 80 12.00 305.0 9.00 228.6 6.61 168.0 2.62 66.7 1.38 35.0 5.00 127.00 0.38 9.53 8 1.1/4 32
4 100 14.00 355.0 10.75 273.0 7.99 203.0 3.00 76.2 1.62 41.0 6.19 157.18 0.44 11.13 8 1.1/2 38
6 150 19.00 485.0 14.50 323.8 10.98 279.0 4.25 108.0 2.12 54.0 9.00 228.60 0.50 12.70 8 2 47
8 200 21.65 550.0 17.25 438.2 13.39 340.0 5.00 127.0 2.12 54.0 11.00 279.40 0.56 14.27 12 2 51
10 250 26.60 675.0 21.25 539.8 16.73 425.0 6.60 165.1 2.62 67.0 13.50 342.90 0.69 17.48 12 2.1/2 55
12 300 30.00 760.0 24.38 619.1 19.49 495.0 7.25 184.2 2.88 73.0 16.00 406.40 0.69 17.48 12 2.3/4 60
All Copyrights 2024. Flow Marshal Valves
Designed and SEO Manage by : :
