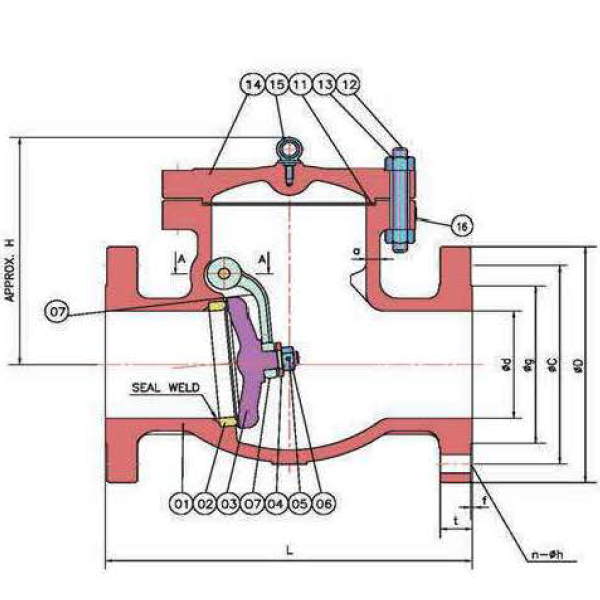

Part and Material List | |||
---|---|---|---|
01 | Body | Carbon Steel | ASTM A216 WCB |
02 | Body Seat Ring | Carbon Steel | ASTM A105 ST'L No. 6 Face |
03 | Disc | Carbon Steel | ASTM A216 13Cr Face |
04 | Washer | Carbon Steel | ASTM A276 316 |
05 | Disc Nut Pin | Stainless Steel | ASTM A276 410 |
06 | Disc Nut | Carbon Steel | ASTM A194 8 |
07 | Arm | Carbon Steel | ASTM A216 WCB |

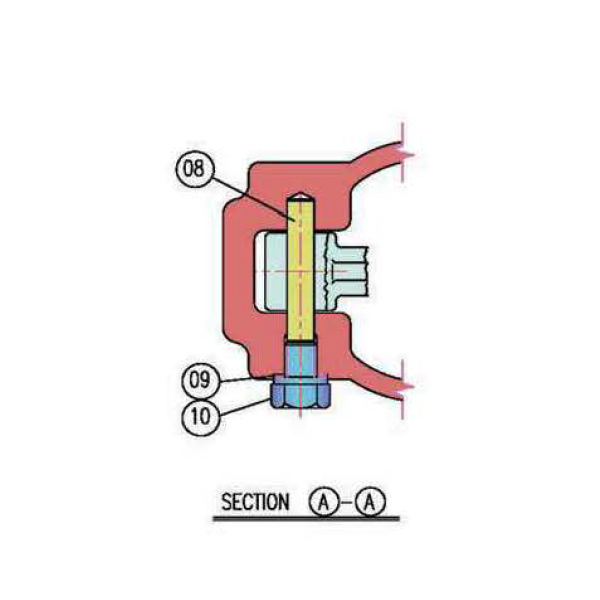

08 | Arm Pin | Stainless Steel | ASTM A276 410 |
09 | Spring Washer | Stainless Steel | ASTM A276 316 |
10 | Plug | Stainless Steel | ASTM A276 410 |
11 | Gasket | Stainless Steel | Spiral Wound 316 + Graphite |
12 | Cover Balt | Carbon Steel | ASTM A193 B7 |
13 | Cover Balt Nut | Carbon Steel | ASTM A194 2H |
14 | Cover | Carbon Steel | ASTM A216 WCB |
15 | Eye Bolt | Carbon Steel | Carbon Steel |
16 | Nameplate | Stainless Steel | ASTM A182 F316 |
Option available for materials to meet NACE MR0175 requirement
Other End connections are available on request.
Dimensional Data (mm)* | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
2" | 292.0 | 50.8 | 165.0 | 127.0 | 92.1 | 25.4 | 7.0 | 8-19.1 | 187 | 11.2 | 52.0 |
3" | 356.0 | 76.2 | 210.0 | 168.3 | 127.0 | 31.8 | 7.0 | 8-22.4 | 278 | 12.7 | 75.0 |
4" | 432.0 | 101.6 | 275.0 | 215.9 | 157.2 | 38.1 | 7.0 | 8-25.4 | 316 | 16 | 122.0 |
6" | 559.0 | 152.4 | 355.0 | 292.1 | 215.9 | 47.7 | 7.0 | 12-28.6 | 400 | 19.1 | 227.0 |
8" | 660.0 | 199.9 | 420.0 | 349.2 | 269.9 | 55.6 | 7.0 | 12-32.0 | 432 | 25.4 | 346.0 |
10" | 787.0 | 247.7 | 510.0 | 431.8 | 323.8 | 63.5 | 7.0 | 16-35.0 | 483 | 28.7 | 628.0 |
12" | 838.0 | 298.5 | 560.0 | 489.0 | 381.0 | 66.7 | 7.0 | 20-35.0 | 508 | 31.8 | 796.0 |
14" | 889.0 | 326.9 | 605.0 | 527.0 | 412.8 | 69.9 | 7.0 | 20-38.0 | 572 | 35.1 | 892.0 |
16" | 991.0 | 374.7 | 685.0 | 603.2 | 469.9 | 76.2 | 7.0 | 20-41.0 | 660 | 38.1 | 1200.0 |
18" | 1092.0 | 419.1 | 745.0 | 654.0 | 533.4 | 82.6 | 7.0 | 20-44.0 | 730 | 41.4 | 1600.0 |
20" | 1094.0 | 463.6 | 815.0 | 723.9 | 584.2 | 88.9 | 7.0 | 24-44.0 | 800 | 44.5 | 2420.0 |
24" | 1397.0 | 558.8 | 940.0 | 838.2 | 692.2 | 101.6 | 7.0 | 24-52.0 | 900 | 50.8 | 3150.0 |
